簡介

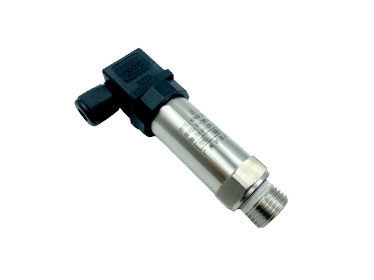

VP4系列通用壓力傳感器/變送器，接管嘴和外殼均采用不銹鋼材質，具有很強的抗腐蝕性和長期穩定性。傳感器在寬溫度范圍內進行了溫度補償，保證了傳感器的技術指標。有多種壓力接口螺紋形式和接線方式，能最大限度的滿足客戶需要。廣泛應用于氣/液壓力測控系統、工業設備、醫療設備、制冷設備、恒壓供水、過程控制等領域。VPx4系列包括VP4、VPA4、VPC4、VPP4四個系列，詳見選型表。
可選用HART協議板或RS485板?？蛇x配我公司研發生產的各種測控儀表或電路模塊。
技術指標
量    程：-0.1~200MPa；
精    度：0.1% F·S、0.25% F·S、0.5% F·S、1.0 % F·S 可選；
供電電壓：傳感器：+3~15V_DC； 變送器：+24V_DC、、+12V_DC、、+5V_DC、；
 輸出信號：傳感器：1mV/V；變送器：0/0.5/1.0-4.0/4.5/5.0V (三線制)，4-20mA(兩/三線制)；
負載能力（變送器）：電流型 ≤500W； 電壓型 ≥100KW；
零點誤差：±0.5% F·S；
滿度誤差：±1.0% F·S；
補償溫度：-10°C~70°C；
工作環境：-20°C~75°C，≤85%RH；
儲存環境：-40°C~85°C，≤95%RH；
安全過載能力：150%；
極限過載能力：250%；
溫度漂移：0.03%FS/°C；
長期穩定性：£0.2%FS/年；
外殼材料：不銹鋼；
    注：除非特別說明，所有參數指標在25°C測取。

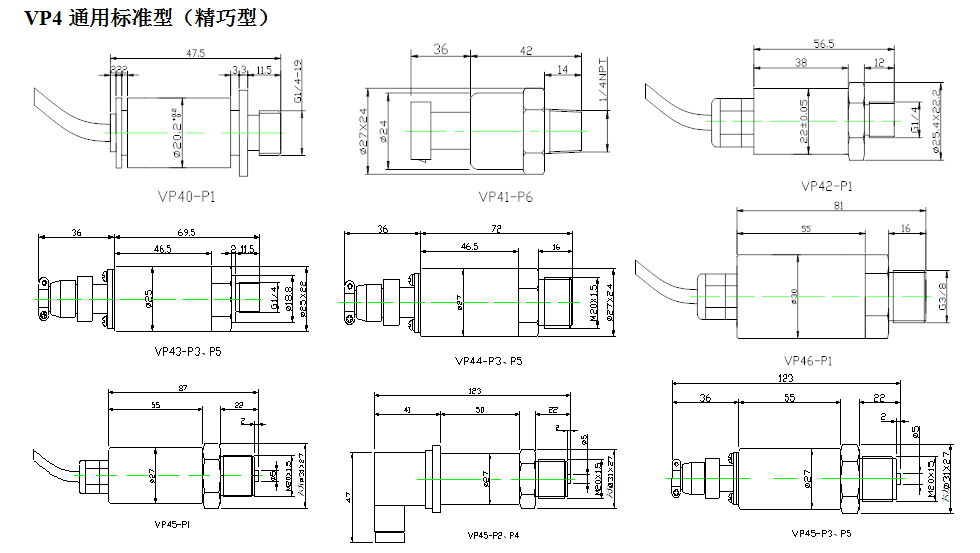

外形尺寸圖（僅供參考，以實物為準）

注：如對外形尺寸和技術參數有特殊要求的，請來電來函洽談。

中央空調
冷凍系統
液壓機械等設備
包裝機械
注塑機
冶金、化工機械設備

質保與維修
1. 質保期：18個月，是指公司發貨之日起計時，至公司收到需返修的產品之日止。
2.以下情況不屬于質保范圍：⒈ 產品無合格證；⒉ 產品外觀嚴重變形；⒊ 自行拆開或維修過；⒋ 產品無銘牌、標牌辨認不清；⒌ 有防潮、防結露部件的部件自行拆掉；⒍ 超過質保期限。
3本公司對其銷售的產品實行18個月保修，終身維修(超過維修范圍的，本公司只收取工本費)。

注意事項
1. 開箱檢查：打開產品包裝后，請仔細檢查產品外觀是否完好，核定產品說明書與合格證是否與產品一致，并妥善保管產品說明書及合格證一年半以上。
2. 電氣接線與工作電源：嚴格按產品接線示意圖接線，并在允許電源下工作，切勿過電壓使用。經常檢查電纜橡膠護套是否損傷破裂，以免進水引起電氣短路。
3. 安全壓力下使用：嚴禁產品過載使用，產品出現異常請停機檢查。
4. 安裝操作符合規范：產品電纜連接時請勿用力拉扯，以免損壞產品內部結構；產品安裝時扳手只可套接在六方扳手接口處，禁止套接在產品外管及尾部接頭安裝處安裝。
5. 被測介質兼容性：被測量介質與壓力傳感器/變送器結構和膜片材料相兼容，即被測介質不構成對傳感器/變送器的結構和膜片材料造成腐蝕、溶解、磨削等損傷。
6. 壓力變送器/傳感器清洗：產品現場長期使用后，被測介質可能會(huì )堵塞引壓孔而降低產品輸出靈敏度，清洗產品時，請用與變送器結構材料相兼容的溶劑多次清洗，禁止使用一切硬物伸入引壓孔內，以免損壞感壓膜片。
7. 產品禁止敲打或拋擲，以免損壞內部部件及結構。
8. 本安型防爆壓力變送器電氣連接：應與安全柵組成本安防爆系統。安全柵和電源置于安全區，本安型壓力變送器置于危險區并安全可靠接地。安全柵由用戶自己選購，其參數應滿足現場防爆要求，使用方法參考相應的使用說明書。
9. 隔爆型防爆壓力變送器電氣連接：⒈ 殼帽擰緊且嚙合至少6扣、螺紋無損傷；⒉ 該產品結構及零部件，在出廠前均嚴格檢查，安裝使用中切勿劃傷，如有損傷應向制造商訂購不許自配；⒊ 如需加裝電纜護管時，應將變送器電纜裝入護管內，護管與隔爆接頭螺紋連接，電纜自由端應作適當處理，接入相應的防爆盒或設備內；⒋ 電纜引至安全場所方可分芯接線，中途禁止分芯接線；⒌ 被測介質為流體時，在工作溫度范圍內不應有凝固現象以免損壞變送器膜片。
10.本產品沒有客戶可維修部件，出現故障請與廣州華茂公司聯系。
